Schlauchpumpen - hermetisch dichte Pumpenlösung für vielfältige Fördermedien

Sie sind auf der Suche nach einer hermetisch dichten Pumpenlösung für eine ganz spezielle Anwendung? In vielen Fällen ist eine Schlauchpumpe die ideale Lösung! Erfahren Sie hier alles Wissenswerte zu den verschiedenen Pumpenarten, deren Funktionsprinzip und unserer Kooperation mit dem führenden Pumpenhersteller Allweiler.

Überall dort, wo hochviskose, pastöse, neutrale oder sogar aggressive Medien gefördert werden, sind Schlauchpumpen im Einsatz. Das gilt sogar für Fördermedien mit hohem Feststoffgehalt und wo besondere Chemienormen gelten. Für all diese anspruchsvollen Umgebungen und Anforderungen ist die flexibel einsetzbare und hermetisch dichte Schlauchpumpe eine passende Pumpenlösung. Wir führen für jede Anwendung die passende Pumpe in unserem Portfolio und kooperieren dafür mit dem führenden Pumpenhersteller Allweiler. Von der Beratung bis zur Inbetriebnahme, unsere Spezialisten helfen Ihnen gerne weiter. Informieren Sie sich hier ausführlich über Schlauchpumpen und fragen Sie uns bei Interesse an!

Haben Sie Fragen oder benötigen Sie eine Beratung?

Kontaktieren Sie unseren Spezialisten Dieter Schenk, Ihr Ansprechpartner für Anlagenbau, Maschinenbau und Energietechnik.

Schubag AG

Dieter Schenk

CSO
Pumpenfachtechniker TU

Über Schlauchpumpen

Die Schlauchpumpe deckt sehr viele Anforderungen an eine Pumpe ab und wird deshalb häufig in der Chemie- und Galvanik sowie in der Farb- und Lackindustrie eingesetzt. Diese rotierende Verdrängerpumpe ist trocken selbstansaugend, ventillos, dichtungslos und hermetisch dicht. Schlauchpumpen eignen sich somit ideal zur Förderung von hochviskosen, pastösen, neutralen oder aggressiven, reinen oder abrasiven Fördermedien – auch mit hohem Feststoffanteil.

Inhalt

Arten

Es gibt zwei Arten der Schlauchpumpe, wobei diese Pumpenart auch als Schlauchquetschpumpe bezeichnet wird. Grundsätzlich gibt es Ausführungen mit Gleitschuhen oder mit Rollen. Bei der Klassierung kommt es also auf die Konstruktion des Verdrängers an. Rollen kommen in der Regel immer dann zum Einsatz, wenn die Pumpe im unteren Druckbereich arbeitet. In höheren Druckbereichen, ab 3 bar, hat sich dagegen der Einsatz von Gleitschuhen bewährt.

Neben vergleichsweise kleinen Schlauchpumpen, die hauptsächlich im medizinischen Bereich als Bluttransfusion-Pumpen eingesetzt werden, gibt es im Industriebereich Pumpenarten mit bis 100 mm Schlauch-Innendurchmesser. In unserem Produktportfolio führen wir für jede Industrie-Anwendung die richtige Pumpenlösung, auch unter Berücksichtigung relevanter Chemienormen. Dafür kooperieren wir mit dem Pumpenhersteller Allweiler, der Nummer Eins am Markt, wenn es um Schlauchpumpen geht.

Anwendungsgebiete

Die Haupteinsatzgebiete von Schlauchpumpen sind die Chemie- und Galvanik. Durch die hermetische Dichtheit können bedenkenlos aggressive, korrosive, ätzende oder toxische Flüssigkeiten ohne schädliche Leckagen gepumpt werden. Ein weiteres Hauptanwendungsgebiet ist die Farben- und Lackindustrie. Schlauchpumpen sind vielfältig konfigurierbar und entsprechend vielseitig einsetzbar. Die kompakte und platzsparende Bauart sowie die grossen Wartungsintervalle sind Vorteile, welche in den verschiedensten Anwendungen von Bedeutung sind.

Funktionsprinzip

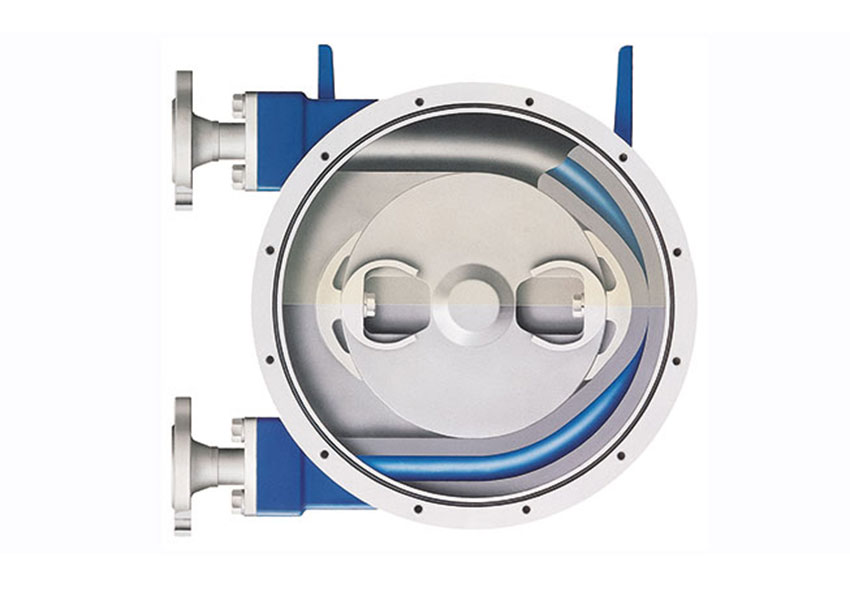

Durch Quetschen des Schlauches wird das Fördermedium durch den Schlauch gedrückt. Optimal geformte Gleitschuhe, mit Schmierflüssigkeit oder Rollen, drücken auf speziell gewebeverstärkte Elastomerschläuche. Der Schlauch wird elastisch eingespannt, dadurch werden hohe Standzeiten erreicht. Es sind Schläuche unterschiedlichster Materialien erhältlich und diese können den Eigenschaften dem zu pumpenden Mediums angepasst werden. Ein grosser Vorteil der Schlauchpumpe ist die trockene Saugfähigkeit. Das bedeutet, dass saugseitige Rohrleitungen vor einer Erstinbetriebnahme nicht gefüllt werden müssen.

Pumpenauslegung

Je nach Anforderung an die Bedürfnisse der Anlage werden die Schlauchpumpen projektspezifisch ausgelegt. Entscheidend ist das Fördermedium und die Anforderung an die Förderung des Produktes. Je nach Drehzahl, Anpressung an den Schlauch und die Schlauchqualität können Zyklen weit über eine Millionen Quetschungen erreicht werden. Bei der Pumpenauslegung sind zudem die Materialwahl des Schlauches, die Anschlüsse sowie die vorherrschenden Platz- und Einbauverhältnisse, also die Umgebungsbedingungen, zu berücksichtigen.

Bei der Wahl der richtigen Pumpe ist die Pulsation zu berücksichtigen. Diese ist im Vergleich zu anderen Verdrängerpumpen etwas stärker. Je nach Anwendung kann dies eine kritische Eigenschaft sein, welche zum Ausschluss führt und ein anderer Pumpentyp eingesetzt werden muss. Wir arbeiten für die Wahl der idealen Pumpenlösung mit herstellerspezifischer Auslegungssoftware.

Hersteller

Allweiler GmbH

FAQs – Wichtige Fragen

Ja, es gibt verschiedene Elastomerqualitäten, die eine FDA oder Lebensmittelzulassung haben.
Die maximale Einsatztemperatur wird durch die Elastomerqualität des Schlauches bestimmt. In der Regel können Temperaturen von 60 bis 70°C als Mediumstemperaturen erreicht werden.
Ja, durch die Schmierflüssigkeit im Gehäuse sind Schlauchpumpen trockenlaufsicher.
