Vertikale Bohrlochpumpen - für die Trinkwasserfassung

Ihre Anlage fördert kostbares Trinkwasser? Dann ist eine vertikale Bohrlochpumpe bei einer Schachttiefe bis zu 30 Meter die ideale Lösung! Wir geben einen Überblick über die verschiedenen Ausführungen, deren Funktionsprinzip und die Pumpenauslegung dieser Strömungsmaschine.

Trinkwasser ist unser höchstes Gut. Darum kommt es bei Förderung ganz besonders auf den störungsfreien Betrieb der Anlage an – im heissen Sommer wie im kalten Winter. Wir bieten hochwertige, robuste und langlebige Bohrlochpumpen in vertikaler Einbaulage von führenden Herstellern. Unser Full-Service rund um die vertikale Bohrlochpumpe umfasst alle relevanten Bereiche von der initialen Planung über Montage und Inbetriebnahme bis zur Wartung und Instandhaltung. Wir von der schubag AG finden für jede Anforderung die ideale Pumpenlösung. Infomieren Sie sich ausführlich über unsere Pumpenlösungen und melden Sie sich bei Interesse gerne bei unserem fachkundigen Team!

Haben Sie Fragen oder benötigen Sie eine Beratung?

Kontaktieren Sie unseren Spezialisten Markus Knechtli, Ihr Ansprechpartner für die Region Mitte und Enduser aller Industrien.

Schubag AG

Markus Knechtli

Pumpenfachtechniker TU

Über vertikale Bohrlochpumpen

Vertikale Bohrlochpumpen sind eine spezielle Art von Strömungsmaschinen und werden hauptsächlich in der Trinkwassererfassung aus Brunnenschächten eingesetzt. Diese Pumpenart ist in einstufiger und mehrstufiger Ausführung verfügbar. Entscheidend für die Wahl der passenden Bohrlochpumpe ist die Druckanforderung. Diese bei Betreibern von Wasserwerken beliebte, sehr robuste Pumpe bietet Gewähr für hohe Betriebssicherheit und wenig Ausfälle.
Inhalt

Arten

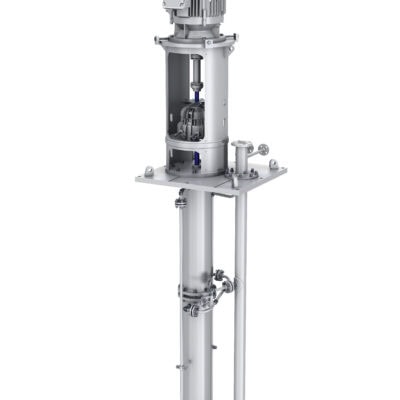

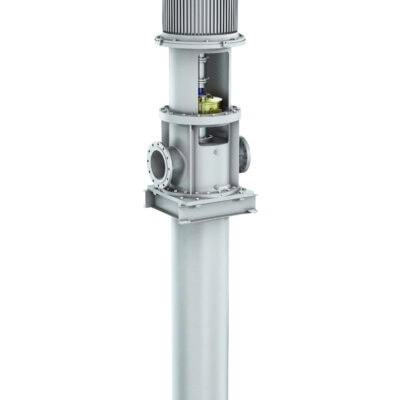

Bohrlochpumpen in vertikaler Einbaulage sind in verschiedenen Ausführungen erhältlich. Je nach Anforderungen aus der Anlage kommen ein- oder mehrstufige Ausführungen mit radialen oder halbaxialen Laufrädern zur Anwendung. Der Antrieb von vertikalen Bohrlochpumpen erfolgt über einen trocken aufgestellten, hocheffizienten Elektromotor (in IE3 oder IE4) und eine Welle.

Wir bieten Pumpenlösungen in den verschiedensten Ausführungen, um den Druckanforderungen und Einbauverhältnissen in Wasserwerken optimal gerecht zu werden. Dafür kooperieren wir mit weltweit führenden Herstellern für vertikale Bohrlochpumpen.

Anwendungsgebiete

Trinkwasser ist unser wichtigstes Gut – und genau hier findet diese Pumpenart vor allem seine Anwendung. In Wasserwerken setzen Betreiber die vertikale Bohrlochpumpe zur Trinkwasserfassung ein. Diese Pumpenlösung ist unter verschiedensten Druckverhältnissen und einer Schachttiefe von bis zu 30 Metern bestens geeignet. Für grössere Tauchtiefen werden Unterwasserpumpen eingesetzt. Speziell in heissen Sommermonaten, wo eine hohe Verfügbarkeit der Technik gefragt ist, überzeugt diese robuste und langlebige Pumpenlösung.

Funktionsprinzip

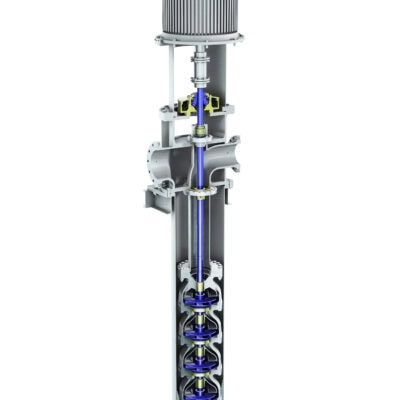

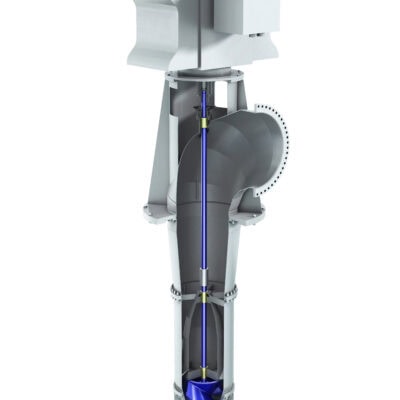

Die weit unter der Erde im vorkommenden Grundwasser liegende Pumpenhydraulik saugt das Wasser über einen Siebkorb an. Der Antrieb der Hydraulik erfolgt über vertikale Wellen, die je nach Grösse und Drehzahl zwischen 1.5 bis 2.5 Meter zwischengelagert sind. Der oben aufgesetzte Elektromotor treibt die Pumpe über eine elastische Kupplung an.

Die Verbindung mit der vertikal eingetauchten Pumpenhydraulik erfolgt über einen massiven Support, in dem auch die axiale Fixierung und Lagerung für die Antriebswelle der nach unten hängenden Hydraulik integriert ist.

Pumpenauslegung

Im Hinblick auf die Pumpenauslegung sind neben den Platz- und Einbauverhältnissen der Anlage allen voran die Betriebssicherheit und Verfügbarkeit der Pumpe wichtige Aspekte. Grundsätzlich sind bei vertikalen Bohrlochpumpen eine massive Ausführung, tiefe Drehzahlen und fachgerechte Montage besonders wichtig. Ebenfalls von Bedeutung ist die Erfahrung des Montagepersonals beim Einbau in die Anlage. Ein fachgerechte Montage und Ausrichtung zeigt sich in einem ruhigen Lauf der Pumpe mit hoher Langlebigkeit.

Zur Realisierung der Pumpenauslegung stellen wir top geschulte Monteure und arbeiten ausserdem mit herstellerspezifischer Auslegungssoftware.

Hersteller

SULZER: vertikale, ein- und mehrstufige Bohrlochpumpen
ROVATTI: vertikale, ein- und mehrstufige Bohrlochpumpen
SAER: vertikale, ein- und mehrstufige Bohrlochpumpen

FAQs – Wichtige Fragen

Bohrlochpumpen zeichnen sich durch Robustheit, Langlebigkeit, hohem Wirkungsgrad und eine grosse Betriebssicherheit aus. Zudem ist der Antrieb trocken aufgestellt und nicht im Pumpensumpf.

Unsere grosse Erfahrung in der Komplett-Revision von Bohrlochpumpen ist sehr gefragt. Wir bauen die Pumpe vor Ort aus, revidieren diese, ersetzen sämtliche Verschleissteile, bauen nicht mehr erhältliche Teile mittels Retrofit nach und installieren die Pumpe danach wieder vor Ort. Immer dabei ist die Unterstützung beim Probelauf und der Inbetriebnahme.
Die Reparatur lohnt sich in den meisten Fällen, da alte Bohrlochpumpen in sehr robuster Ausführung installiert sind. Unsere Experten beurteilen bei einem Besuch vor Ort die Möglichkeiten einer Reparatur sehr gerne.
Eine mögliche Überholung bzw. Revision der Pumpe wird durch einen zunehmend unruhigeren Lauf der Pumpe angezeigt und kann so frühzeitig eingeplant werden. Eine solche Früherkennung kann den ungeplanten Stillstand der Pumpe und der Anlage verhindern.
