Seitenkanal­pumpen

Seitenkanalpumpen - für kleine Fördermengen bei hohem Druck

Ihre Anlage muss verlässlich und andauernd kleine Mengen bei hohem Druck fördern? Dann ist eine Seitenkanalpumpe die richtige Pumpenlösung! Für welche Anwendungsgebiete dieser Typ infrage kommt sowie wichtige Informationen zur Pumpenauslegung und zum Funktionsprinzip dieser Bauart finden Sie hier.

Anlagen, die reine Flüssigkeiten und darin befindliche Gase fördern, sind in der Industrie weitverbreitet. Von der Chemie und Verfahrenstechnik über die Energieerzeugung bis zur Öl- und Gasförderung, überall braucht es zuverlässige Pumpen, die kleine Mengen mit hohem Druck fördern. Genau dafür ist die Seitenkanalpumpe ausgelegt. Wir bieten diese Technologie gemeinsam mit dem führenden Hersteller SERO in verschiedenen Ausführungen an. Wir von der schubag AG verfügen über jahrelange Erfahrung in der Planung, Montage, Inbetriebnahme, Wartung und Instandhaltung von Seitenkanalpumpen. Überzeugen Sie sich hier von unserem Know-how und melden Sie sich gerne bei unseren Experten!

Haben Sie Fragen oder benötigen Sie eine Beratung?

Kontaktieren Sie unseren Spezialisten Thomas Singler, Ihr Ansprechpartner für Chemie, Pharma und Verfahrenstechnik.

Über Seitenkanalpumpen

Seitenkanalpumpen sind eine Mischung aus Verdrängerpumpe und Kreiselpumpe. Diese Strömungsmaschine wurde Ende des 19. Jahrhunderts in Deutschland gebaut und ist durch ihre Pumpenkonstruktion selbstansaugend. Die Seitenkanalpumpe kann im Medium befindliche Gase unproblematisch mitfördern und wird überall da eingesetzt, wo kleine Mengen mit hohem Druck zu fördern sind. Beim Fördermedium ist darauf zu achten, dass es sich um reine Flüssigkeiten ohne Feststoffe handelt.
Inhalt

Arten

Seitenkanalpumpen sind als Block- oder Grundplattenausführung lieferbar. Wahlweise gibt es diesen Pumpenbautyp auch mit Gleitringdichtung oder mit Magnetkupplung. Wir bieten für jede Anwendung eine passende Pumpenlösung, die wir auf Basis der Druckverhältnisse und allen weiteren relevanten Faktoren der initialen Planung bei der Auswahl berücksichtigen. Hierfür verfügen wir über eine exklusive Partnerschaft mit einem führenden Hersteller für Seitenkanalpumpen.

Anwendungsgebiete

Überall, wo kleinen Mengen mit einem hohen Druck zu fördern sind, kommen Seitenkanalpumpen zum Einsatz. Besonders hoch ist die Nachfrage für diese Pumpenlösung in der Chemie und in der Verfahrenstechnik, der Energieerzeugung, Öl- und Gasförderung sowie der allgemeinen Industrie. Dabei bestimmen das zu fördernde Medium, wie Kraftstoffe, Treibgase, flüchtige Chemikalien oder auch Aromate und Lösungsmittel sowie die Betriebsbedingungen die Auswahl der Pumpe und Abdichtungen.

Funktionsprinzip

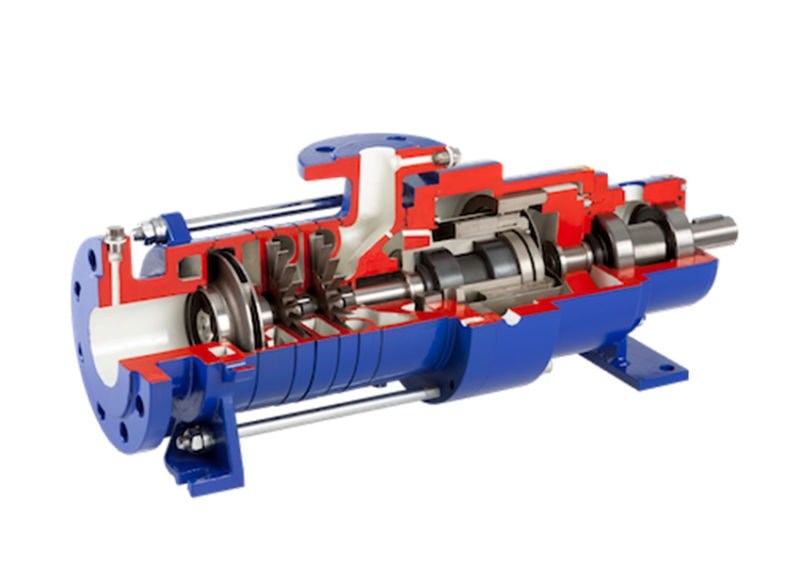

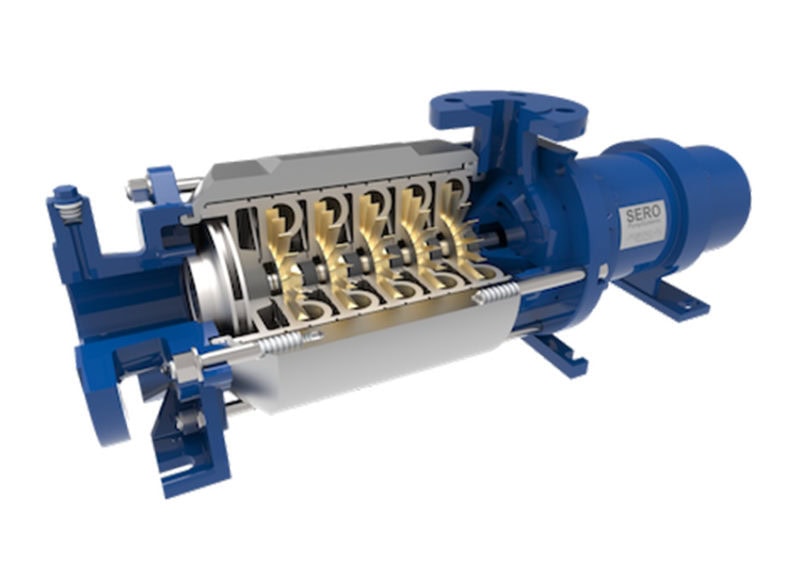

Ein sternförmiges Laufrad erzeugt einen umlaufenden Flüssigkeitsring. Bei jeder Umdrehung wird das Fördermedium in den exzentrisch angeordneten Seitenkanal gedrückt und dadurch eine Förderung erreicht. Durch die engen Spiele zwischen Sternlaufrad und Seitenkanal ist die Pumpe selbstansaugend und hat eine steile nach rechts abflachende Förderkurve. Die in der Pumpe entstehende Zentrifugalwirkung sorgt für eine zeitweilige Trennung der Phasen im zu fördernden Medium.

Pumpenauslegung

Die Eigenschaften der Seitenkanalpumpe haben grossen Einfluss auf die Auslegung und Anwendung. Kleine Mengen von 0.5 m3/h bis 35 m3/h und Drücke bis 80 bar sind die Gebiete der Seitenkanalpumpe. Je nach Anwendung stehen dabei unterschiedliche Werkstoff-Ausführungen und Dichtungssysteme zur Verfügung. Grundsätzlich lässt sich hinsichtlich der Pumpenauslegung sagen, dass die Seitenkanalpumpe die Vorteile von Kreiselpumpen mit den Vorteilen der Verdrängerpumpe kombiniert, jedoch nur für spezifische Applikationen die richtige Pumpe ist.

Für die optimale Pumpenauslegung greifen wir auf herstellerspezifische Auslegungssoftware zurück. Diese Technologie rund um die Pumpe macht es uns möglich kürzester Zeit die beste Pumpenlösung zu präsentieren.

Hersteller

SERO: Seitenkanalpumpen, Seitenkanal-Magnetkupplungspumpen

FAQs – Wichtige Fragen

Nein, aufgrund ihrer Konstruktion und engen Spiele dürfen nur reine Flüssigkeiten gefördert werden.
Ja, dies ist eine Eigenschaft, für welche die Seitenkanalpumpe ideal ist. Sie werden beispielsweise für die Förderung von Treibstoffen eingesetzt, wo immer damit zu rechnen ist, dass das Medium ein wenig ausgast.
Ja, diese gibt es mit ATEX Zertifikat.
