Mehrstufige Kreiselpumpen - hoher Wirkungsgrad bei hohem Druck

Sie sind auf der Suche nach einer Pumpenlösung für eine ganz spezifische Anwendung mit vergleichsweise hohen Druckverhältnissen? Dann finden Sie aus dem Variantenreichtum der mehrstufigen Kreiselpumpe sicher die passende Lösung! Über alles Wissenswerte rund um die Pumpenarten, die vielen Anwendungsgebiete, die Auslegung und das Funktionsprinzip informieren wir hier ausführlich.

Je höher der Druck, desto leistungsfähiger und zuverlässiger sollte die Pumpe sein. Das gilt für viele industrielle und kontinuierliche Prozesse, die genau deshalb auf eine mehrstufige Hochdruckpumpe angewiesen sind. Wir von der schubag AG bieten für jede Anwendung die passende Pumpentechnik von den führenden Herstellern für Kreiselpumpen. Aufgrund des grossen Variantenreichtums an mehrstufigen Kreiselpumpen gilt es den Überblick zu behalten. Genau dafür sind wir mit unserem Full Service rund um die Pumpe da. Unsere Experten wissen in allen Branchen und Industrien, wie das optimale Kosten-Nutzen-Verhältnis aus einer Pumpenlösung herauszuholen ist. Sie haben Bedarf oder benötigen eine Beratung? Kontaktieren Sie unser Team!

Haben Sie Fragen oder benötigen Sie eine Beratung?

Kontaktieren Sie unseren Spezialisten Markus Knechtli, Ihr Ansprechpartner für die Region Mitte und Enduser aller Industrien.

Markus Knechtli

Pumpenfachtechniker TU

Über mehrstufige Kreiselpumpen

Durch eine einfache und zugleich robuste Konstruktion gehört die mehrstufige Kreiselpumpe zu den gefragtesten Strömungsmaschinen. Mehrstufige Kreiselpumpen, auch Hochdruckpumpen genannt, sind in den unterschiedlichsten Branchen und Industrien weit verbreitet. Im Vergleich zu einstufigen Kreiselpumpen wird diese Pumpenart zur Erzeugung von hohen Drücken bis 1000 bar eingesetzt. Durch computergestützte Rechen- und Design-Programme erzielt die Pumpe Wirkungsgrade von bis zu 90 Prozent.

Arten

Die Kreiselpumpe ist die weltweit am weitesten verbreitete Pumpenlösung, da sie äusserst vielseitig einsetzbar ist. Das gilt für die einstufige Ausführung, wie auch für die mehrstufige Hochdruckpumpe. Grundsätzlich zeichnet sich jede mehrstufige Kreiselpumpe mit bis zu 20 Stufen, unabhängig von der Ausführung, durch ein sehr gutes Kosten-Nutzen-Verhältnis aus.

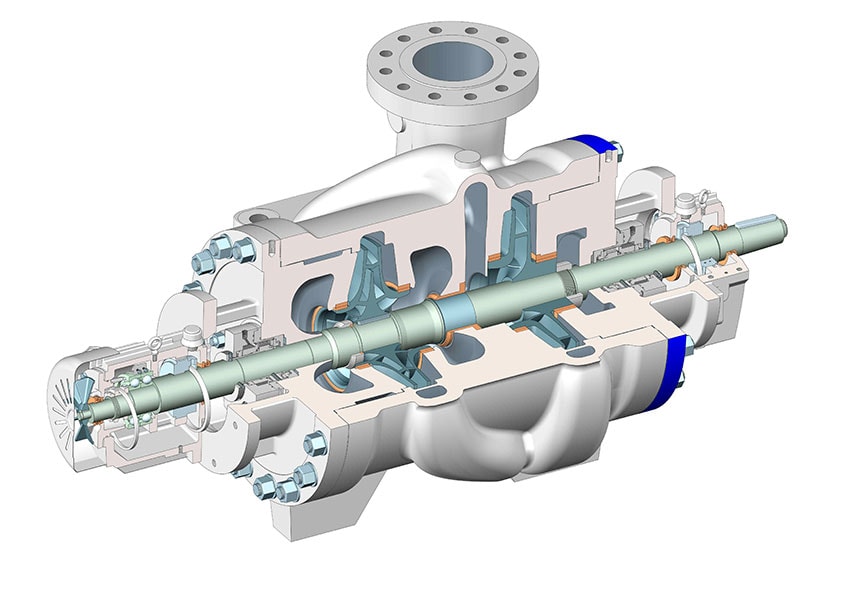

Mehrstufige Kreiselpumpen verfügen in der Regel über radiale Laufräder, die gleiche Formen und Grössen aufweisen und durch Aneinanderreihen je Stufe einen definierten Druck aufbauen. Die grösseren Pumpen werden horizontal liegend aufgestellt. Eine gängige Version der kleineren Ausführung sind die vertikalen Druckerhöhungspumpen. Wir sind stolzer Partner zahlreicher führender Pumpenhersteller und verfügen über ein entsprechend breites Produktportfolio.

Anwendungsgebiete

Wegen der robusten, einfachen Konstruktion sind mehrstufige Kreiselpumpen beliebt und weit verbreitet. Sie finden in der Wasserversorgung, Prozesstechnik, Bergwerken, Chemie- und Verfahrenstechnik, Lebensmitteltechnik, Kraftwerkstechnik und der allgemeinen Industrie Einsatz. Überall dort, wo Förderdrücke über 10 bar gefordert sind, kommen mehrstufige Ausführungen zum Einsatz. Speziell bekannte Anwendungen sind Druckerhöhungspumpen, Pipeline-Pumpen, Umkehrosmose, Kesselspeisepumpen, Kondensatpumpen und Einspritzpumpen.

Funktionsprinzip

Mehrstufige Kreiselpumpen haben das gleiche Grund-Funktionsprinzip wie einstufige Kreiselpumpen: Durch Rotation des Laufrades wird eine Strömung erzeugt, die durch Umlenken in Druckenergie umgewandelt wird. Nach jeder Stufe wird die Strömung durch Leiträder erneut umgelenkt und so der nächsten Stufe wieder zugeführt. Ja nach Anzahl der Stufen können so Drücke in Sonderausführungen bis 1000 bar aufgebaut werden. Kreiselpumpen sind Strömungsmaschinen.

Pumpenauslegung

Da hohe Drücke auch hohe Antriebsleistungen bedürfen, ist ein möglichst hoher Pumpen-Wirkungsgrad von entscheidender Bedeutung für die Auslegung. Heute werden durch computergestützte Rechen- und Design-Programme Wirkungsgrade von bis zu 90 Prozent erreicht.

Die Werkstoff-Ausführungen werden entsprechend dem FördermediumFördermedium ist ein Fachbegriff in der Pumpentechnik. För…, also dessen chemische Zusammensetzung oder auch dessen FeststoffbelastungDie Feststoffbelastung beschreibt den Anteil von Feststoffen…, ausgewählt: Von einer einfachen Grauguss-Ausführung stehen praktisch alle Werkstoffe bis hin zu hochlegierten Edelstählen zur Auswahl. Besonders zu berücksichtigen sind bei der PumpenauslegungFür die Wahl der optimalen Pumpe ist die Pumpenauslegung vo… auch die Einbau- und Platzverhältnisse. Dabei greifen wir auf herstellerspezifische Auslegungssoftware zurück. So erstellen wir in kürzester Zeit die hydraulische Auslegung und die Kennlinien für die optimale Pumpenlösung.

Hersteller

Sulzer – mehrstufige Kreiselpumpen
Allweiler GmbH – mehrstufige Kreiselpumpen
SPX – mehrstufige Kreiselpumpen
CSF – mehrstufige Kreiselpumpen (Lebensmittelanwendung)

FAQs – Wichtige Fragen

Welche maximalen Drücke können mit mehrstufigen Pumpen erreicht werden?

In der Regel sind die typischen Anwendungsbereiche ab zehn bar bis 250 bar. Es gibt jedoch Sonderausführungen bis 1000 bar.

Sind die mehrstufigen Kreiselpumpen selbstansaugend?

Wie einstufige Kreiselpumpen, müssen mehrstufige Kreiselpumpen bei Inbetriebnahme gefüllt und entlüftet werden.

Müssen mehrstufige Kreiselpumpen gegen zu hohen Druck abgesichert werden?

Infolge der hohen Antriebsleistungen müssen mehrstufige Pumpen gegen Überlastung abgesichert werden. Hierfür stehen entsprechende Ventile (Mindestmengen-Ventile und ähnliche) zur Verfügung und können auf Wunsch mit der Pumpe angeboten werden.
