Schrauben­spindelpumpen

Schraubenspindelpumpen - für gut schmierende Fördermedien

Suchen Sie zur Förderung von gut schmierenden Medien das passende Pumpensystem? Mit unseren Schraubenspindelpumpen bekommen Sie eine optimale Lösung. Wir helfen von der initialen Planung und bis zur Umsetzung. Hier erfahren Sie die wichtigsten technischen Information zu den Typen und alles zur Pumpenauslegung und zum Funktionsprinzip.

Hier ist der Name Programm: Die Schraubenspindelpumpe ist in mehreren Spindeln ausgeführt und erfreut sich immer dann grosser Nachfrage, wenn es um gut schmierende Medien wie Öle, Seifen oder Melassen geht. Unser Anliegen: Wir realisieren für Sie die effizienteste und robusteste Pumpenlösung. Dafür setzen wir auf die namhaftesten Hersteller weltweit – verknüpft mit Schweizer Service und Qualität. Wir führen für jede Fördermenge, jede Viskosität und nahezu jeden Druck das passende Pumpensystem für Kunden aus Industrie und Gewerbe in der Schweiz und Liechtenstein. Unsere Spezialisten haben Erfahrung in unzähligen Pumpenprojekten jeder Grössenordnung. Überzeugen Sie sich von unserem Know-how rund um die Pumpe und informieren Sie sich über unser grosses Sortiment an Schraubenspindelpumpen. Können wir Ihnen helfen? Wir freuen uns auf Ihre Nachricht!

Haben Sie Fragen oder benötigen Sie eine Beratung?

Kontaktieren Sie unseren Spezialisten Dieter Schenk, Ihr Ansprechpartner für Anlagenbau, Maschinenbau und Energietechnik.

Schubag AG

Dieter Schenk

CSO
Pumpenfachtechniker TU

Über Schraubenspindelpumpen

Schraubenspindelpumpen sind rotierende, volumetrische Verdrängerpumpen. Sie eignen sich hervorragend zur Förderung von gut schmierenden Medien, wie etwa Öle, Seifen, Paraffine, Melassen und Kühlschmieremulsionen. Dementsprechend vielfältig ist die Anwendung dieser Pumpenbauart. Die Schraubenspindelpumpe ist in zwei, drei oder noch mehr Spindeln ausgeführt. Die weitaus verbreitetste Variante ist die 3-spindlige und innengelagerte Schraubenspindelpumpe.

Inhalt

Arten

Schraubenspindelpumpen gibt es grundsätzlich in verschiedenen Ausführungen, wobei die Klassifzierung über die Anzahl der Spindeln erfolgt. Die verbreitetste Version ist die 3-spindlige, innengelagerte Schraubenspindelpumpe. Ansonsten gibt es auch Verdrängerpumpen dieser Art mit zwei oder mehr als drei Spindeln. Welche Ausführung für die jeweilige Anwendung die ideale ist, das hängt in erster Linie von der Fördermenge des zu fördernden Mediums, der Viskosität und dem Druck ab. Nahezu alle Pumpenlösungen werden mit einem Elektromotor angetrieben.

In unserem Produktsortiment gibt für jede Fördermenge, jede Viskosität und fast jeden Druck im Bezug auf die Anwendung die passende Pumpenlösung. Mit führenden Herstellern von Schraubenspindelpumpen können wir so von der initialen Planung über die Inbetriebnahme bis zur Instandhaltung der Pumpe unterstützen.

Anwendungsgebiete

Schraubenspindelpumpen werden zur Förderung von schmierenden Medien, wie Ölen aller Art, Seifen, Paraffine, Melassen, Kühlschmieremulsionen und vielem mehr eingesetzt. Als Hauptanwendung finden Schraubenspindelpumpen in Schmier- und Hydraulikölanwendungen ihren Einsatz. Ebenfalls kommen die Pumpen bei der Förderung von Ölen aller Art in der Ölgewinnung und Raffinieren zum Einsatz.

Eine spezielle Anwendung, mit heute immer noch sehr hohen Stückzahlen, ist der hydraulische Aufzugsbau für Einfamilien-, Mehrfamilien- oder Industriegebäuden. Die 2-Spindelpumpe kann zudem für nicht schmierende Medien eingesetzt werden, was das Anwendungsfeld stark vergrössert. Speziell für Lebensmittelanwendungen erfreut sich die 2-spindlige Sonderausführung sehr grosser Nachfrage.

Funktionsprinzip

Bei der 2-spindeligen Ausführung wird eine Spindel, auch Antriebsspindel genannt, in den meisten Fällen durch einen Elektromotor angetrieben. Die zweite Spindel wird über einen Getrieberadsatz zwangsangetrieben, wie man im Fachjargon sagt. Durch die Zwangsführung können sich die beiden Spindeln nicht berühren, was einen grossen Vorteil bietet: Auch nicht schmierende Medien wie Wasser, Lebensmittel oder dergleichen können gefördert werden.

Bei der 3-spindeligen Ausführung wird die Hauptspindel durch einen Elektromotor angetrieben, auch Antriebsspindel genannt. Diese treibt die zwei Nebenspindeln durch Verdrängung des Fördermediums in der Kammer an. Die Spindeln laufen in einem Spindelgehäuse, auch Einsatz- oder Laufgehäuse genannt. Spindeln und Laufgehäuse berühren sich nicht, durch die sehr kleinen Spiele können hohe Drücke aufgebaut werden.

Pumpenauslegung

Entscheidend für die Auslegung von Schraubenspindelpumpen sind neben der Fördermenge die Viskosität und der Druck. Je nach Anwendung stehen verschiedene Druckstufen von 16 bar, 64 bar, 100 bar und 160 bar zur Verfügung. Werden sehr zähfliessende Medien gepumpt, muss die Drehzahl entsprechend tief gehalten werden.

Durch das rotierende Verdrängerprinzip mit einer nahezu pulsationsfreien Förderung kommen Schraubenspindelpumpen auch bei lärmempfindlichen Anlagen zum Einsatz. Hier lassen sich Aufzüge in Wohnhäusern oder Anlagen, die eine schonende, ruhige, pulsationsarme Förderungen vorschreiben, wie etwa für scherempfindliche Medien, als Beispiele anführen. Selbstverständlich sind bei der Pumpenauslegung auch die Platzverhältnisse zu berücksichtigen. Für die optimale Pumpenauslegung arbeiten wir mit herstellerspezifischer Auslegungssoftware.

Hersteller

ALLWEILER: 2-spindelige Ausführung, 3-spindelige Ausführung

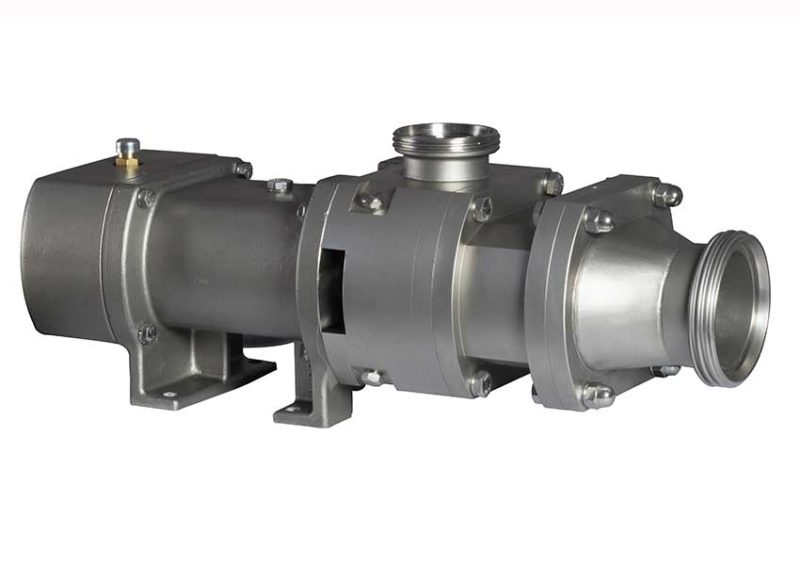

CSF: 2-spindelige Ausführung
IMO: 3-spindelige Ausführung

FAQs – Wichtige Fragen

Ja, sie muss, da es eine volumetrische Pumpe ist und bei Förderung gegen geschlossenen Schieber, solange Druck aufbaut, bis das schwächste Glied nach der Pumpe defekt geht (zum Beispiel: Rohrleitungsbruch, Armaturenbruch).
Die 3-spindlige Pumpe darf nicht trockenlaufen, die 2-Spindlige Pumpen kann trockenlaufen. Jedoch muss dann die Wellenabdichtung gegen Trockenlauf mit einem Sperr- oder Kühlmedium versorgt werden.
Nein, die 3-spindlige Pumpe kann nur für schmierende Medien eingesetzt werden, für Wasser oder nicht schmierende Medien muss die 2-spindelige Pumpe eingesetzt werden.
